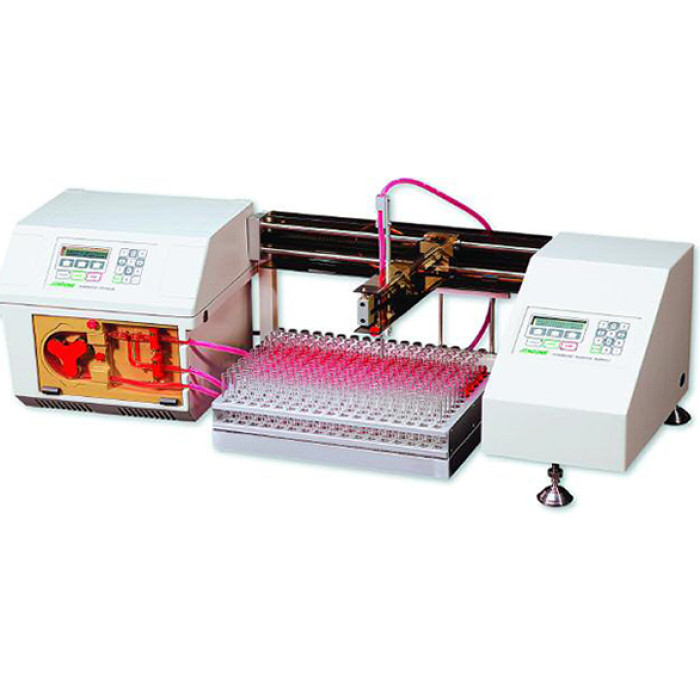

Módulo Robot-XY para llenado automático con bombas Perimatic

Módulo de posicionamiento en dos ejes diseñado para automatizar el llenado de viales, frascos y tubos en conjunción con las bombas Perimatic. Control microprocesado con hasta 50 patrones de llenado almacenados en memoria. Cubre un área de trabajo de 420 x 245 mm con una resolución de 0,1 mm — precisión suficiente para líneas de llenado exigentes.

Especificaciones técnicas

• Área de llenado: 420 x 245 mm, desde el centro de la boquilla
• Resolución: 0,1 mm
• Puntos de llenado: 99 en X y 99 en Y
• Memoria: Hasta 50 patrones de llenado
• Velocidad máx.: 120 mm/seg. (excluidos tiempos de aceleración y desaceleración)
• Demora de goteo: 0 a 0,9 seg. en incrementos de 0,1 seg.
• Boquillas: Acero inox. de precisión, Ø 3, 5 y 8 mm
• Pies: Ajustables, compatibles con tubos de hasta 20 mm de alto
• Puertos: RS-232 y conector a bombas Perimatic
• Dimensiones (alto × ancho × fondo): 280 × 385 × 735 mm
• Peso: 14 kg
• Consumo: 40 W
• Voltaje: 220–240 V / 50 Hz — 110–120 V / 60 Hz

Dónde se usa

Llenado en serie de viales, tubos y frascos en laboratorios farmacéuticos, de control de calidad y de investigación. Cuando el volumen de muestras hace inviable el llenado manual y se necesita repetibilidad en la posición de dispensado. El control de demora de goteo evita contaminación cruzada entre contenedores.

Integración con Perimatic

El módulo trabaja directamente conectado a las bombas Perimatic a través de su conector dedicado. La programación de patrones de llenado se gestiona desde el propio equipo — sin necesidad de software externo para operaciones estándar. La entrada RS-232 permite integración con sistemas de control de proceso si el laboratorio lo requiere.
